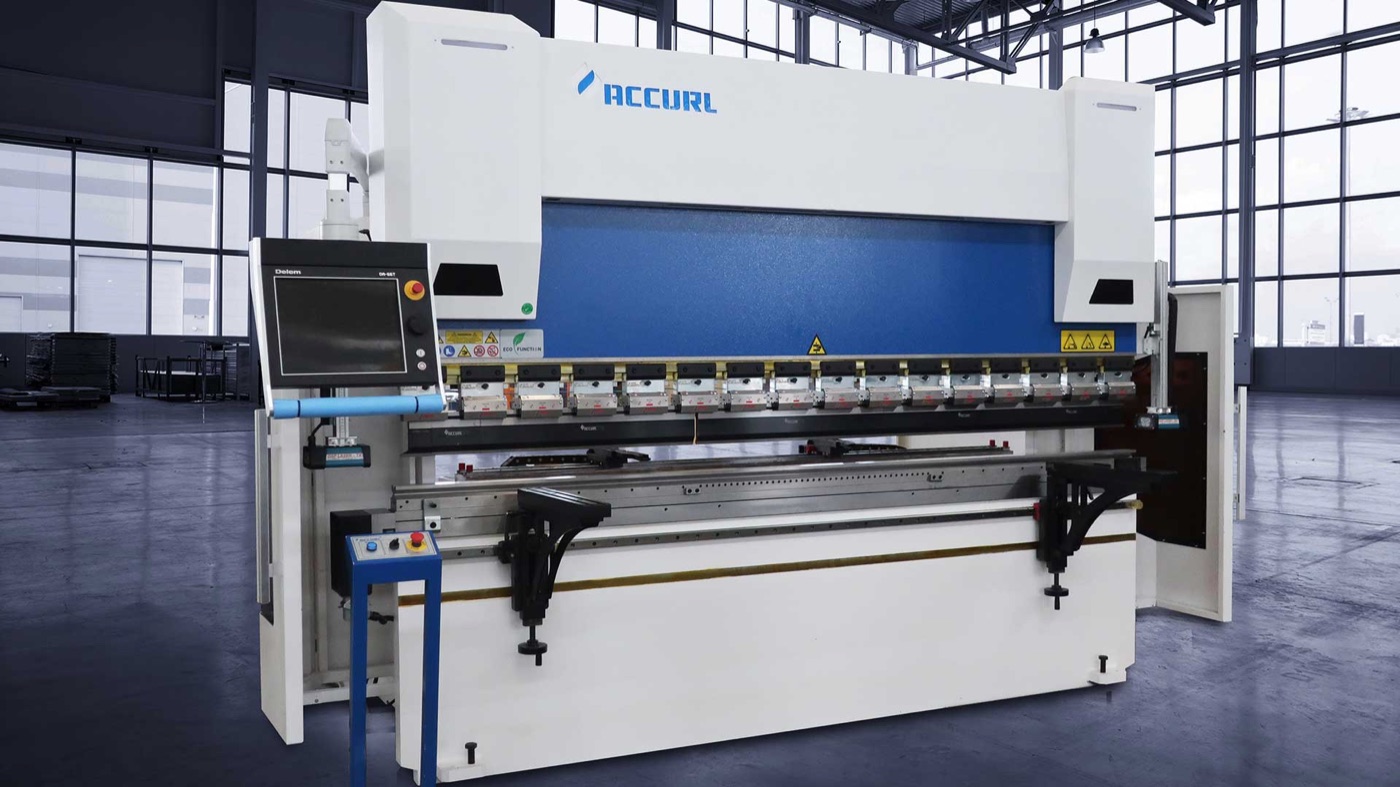

Abkant Pres (Büküm) nedir, nerede kullanılır?
Abkant pres, sac malzemeyi V kalıp ile büken CNC kontrollü bir makinedir. Lazer kesimden çıkan parçaların forma dönüştürülmesi bu makinede yapılır; bu nedenle lazer kesim yatırımı yapan hemen her tesis kısa süre sonra abkant pres de alır. Sac işleme atölyelerinin, elektrik pano üreticilerinin ve mobilya-mutfak endüstrisinin temel makinesidir.
Makine iki ana parametreyle tanımlanır: tonaj (büküm kuvveti) ve büküm uzunluğu. 100 ton × 3.200 mm gibi bir ifade, 3,2 metre uzunluğunda sacı 100 ton kuvvetle bükebilen makine anlamına gelir. Buna eksen sayısı (Y1, Y2, X, R, Z1, Z2 vb.) ve kontrol sistemi eklenir; eksen sayısı arttıkça karmaşık parçalarda ayar süresi kısalır.
Çin'de abkant pres üretimi Anhui (Maanshan), Jiangsu ve Shandong bölgelerinde yoğunlaşır. Bu makinede en sık gözden kaçan kalem kalıptır: makine fiyatına genelde bir standart kalıp seti dahildir, ancak farklı büküm açıları ve malzeme kalınlıkları için ek kalıplar gerekir ve bunlar ciddi bir bütçe kalemidir.
Model ve tip seçenekleri
- ›NC abkant pres (2 eksen)Temel seviye. Y1-Y2 ekseni ve manuel arka dayama ayarı. Basit ve tekrarlayan bükümler için ekonomik çözüm.
- ›CNC abkant pres (4 eksen)Y1, Y2, X ve R eksenleri motorize. Arka dayama otomatik konumlanır. Türkiye'de en yaygın konfigürasyondur.
- ›CNC abkant pres (6–8 eksen)Z1, Z2 (yanal dayama) ve ek eksenler eklenir. Karmaşık ve çok adımlı bükümlerde ayar süresini büyük ölçüde kısaltır.
- ›Elektrikli / hibrit abkantServo elektrikli veya hibrit tahrik. Yüksek tekrarlanabilirlik, düşük enerji tüketimi ve sessiz çalışma sağlar. Yatırımı yüksektir.
- ›Tandem (ikili) abkantİki makine yan yana senkron çalışarak çok uzun parçaları (8–12 m) büker. Aydınlatma direği ve büyük pano üretiminde kullanılır.
- ›Panel bender / otomatik büküm merkeziFarklı bir teknoloji; parçayı sabit tutup büküm başlığını hareket ettirir. Seri üretimde çok hızlıdır ancak yatırımı çok yüksektir.
Abkant Pres (Büküm) fiyatları (2026 tahmini aralıklar)
| Model / yapılandırma | Kapasite | Tahmini fiyat (FOB) | Not |
|---|---|---|---|
| NC 40–63 ton × 2.500 mm | 2 eksen | 12.000 – 22.000 USD | Küçük atölye giriş seviyesi |
| CNC 100 ton × 3.200 mm | 4 eksen, DA-53T | 22.000 – 38.000 USD | En çok satılan konfigürasyon |
| CNC 160 ton × 3.200 mm | 4–6 eksen, DA-66T | 32.000 – 55.000 USD | Orta ölçekli sac işleme |
| CNC 200 ton × 4.000 mm | 6 eksen | 45.000 – 75.000 USD | Kalın sac ve uzun parça |
| CNC 400 ton × 5.000 mm | 6–8 eksen | 80.000 – 130.000 USD | Ağır sanayi |
| CNC 600 ton × 6.000 mm | 8 eksen | 120.000 – 160.000 USD | Direk ve büyük konstrüksiyon |
| Kalıp seti (ilave) | - | 1.500 – 12.000 USD | Sertleştirilmiş kalıp fiyatı yüksektir |
| Açı ölçüm sistemi (opsiyon) | - | 8.000 – 25.000 USD | Otomatik açı düzeltme |
FOB fiyatlardır. Kontrol sistemi markası (DELEM, ESA, Cybelec veya Çin muadili) ve eksen sayısı fiyatı belirgin etkiler. Kalıp seti çoğu teklifte sınırlıdır; kalem kalem sorulmalıdır.
Fiyat neden bu kadar geniş bir aralıkta?
Aynı işi yapan iki makine arasındaki fark; komponent markaları, gövde ve malzeme kalitesi, kontrol sistemi seviyesi ve garanti kapsamından kaynaklanır. Bu farklar dışarıdan görünmez. Teklifleri karşılaştırılabilir hâle getirmek için aynı teknik şartname üzerinden fiyat almak gerekir.
Teknik özellikler
| Parametre | Küçük atölye | Standart | Ağır sanayi |
|---|---|---|---|
| Tonaj | 40–63 ton | 100–200 ton | 250–600 ton |
| Büküm uzunluğu | 1.600–2.500 mm | 2.500–4.000 mm | 4.000–6.000 mm |
| Strok | 100–150 mm | 150–250 mm | 250–400 mm |
| Açık yükseklik | 350–450 mm | 450–600 mm | 600–800 mm |
| Eksen sayısı | 2–4 | 4–6 | 6–8 |
| Kontrol sistemi | E21 / DA-53T | DA-58T / DA-66T | DA-66T / DA-69T |
| Tekrarlanabilirlik | ±0,03 mm | ±0,02 mm | ±0,01–0,02 mm |
| Motor gücü | 5,5–7,5 kW | 11–22 kW | 30–75 kW |
| Makine ağırlığı | 3.000–5.500 kg | 6.000–14.000 kg | 18.000–55.000 kg |
| Konteyner | 1 × 40' | 1 × 40' / flat rack | flat rack / özel |
Kapasite hesabı: katalog değerine güvenmeyin
Abkant preste üretkenlik, makinenin hızından çok ayar süresinden ve operatör becerisinden etkilenir. Tek bir parçada 4–6 büküm varsa, kalıp değişimi ve program ayarı toplam sürenin yarısından fazlasını oluşturabilir. Hızlı kalıp kilitleme sistemi ve çok eksenli arka dayama, gerçek üretkenliği artıran ana unsurlardır. Karmaşık parça üretiyorsanız 6 eksenli bir makine, 4 eksenli bir makineye göre parça başına 2–3 kat hızlı olabilir.
Satın alırken kontrol edilmesi gerekenler
- ✓Gövde ve tabla sehimi (deflection)Uzun makinelerde tabla ortada sehim yapar; bu, büküm açısının parça boyunca değişmesine yol açar. Hidrolik veya mekanik CNC bombeleme (crowning) sistemi olup olmadığını mutlaka sorun. Uzun makinelerde bu sistem şarttır.
- ✓Kontrol sistemi markasıDELEM (Hollanda), ESA (İtalya) ve Cybelec (İsviçre) endüstri standardıdır. Çin muadili kontroller ucuzdur ancak yazılım desteği ve grafik programlama açısından geridedir. DA-53T ve DA-66T Türkiye'de yaygın ve servis edilebilir modellerdir.
- ✓Kalıp kalitesi ve sertliğiKalıplar 42CrMo veya benzeri çelikten yapılmalı ve sertleştirilmelidir (genelde 47–52 HRC). Sertleştirilmemiş kalıplar hızla ezilir ve büküm açısı tutarsızlaşır. Kalıp malzemesini ve sertliğini proformaya yazdırın.
- ✓Kendi parçanızla test bükümBükeceğiniz malzeme ve kalınlıkta numune gönderin. Büküm açısı, iç radyus ve yüzey izleri test edilmeli; açı ölçümü parçanın iki ucunda ve ortasında ayrı ayrı yapılmalıdır.
- ✓Arka dayama (backgauge) hassasiyetiArka dayamanın tekrarlanabilirliği parça ölçü toleransını belirler. ±0,05 mm ve altı iyidir. Dayama parmaklarının kalitesi ve ayarlanabilirliği kontrol edilmelidir.
- ✓Emniyet donanımıLazer koruma sistemi (Lazersafe, DSP veya muadili) veya ışık perdesi olmalıdır. Abkant preste el yaralanmaları yaygındır ve iş güvenliği mevzuatı koruma sistemi gerektirir.
- ✓Hidrolik komponent markalarıBosch Rexroth, Hoerbiger veya muadili valf grubu tercih edilir. Markasız hidrolik grup, senkronizasyon sorunları ve kaçak yaratır.
- ✓Nakliye ve indirme planı300 ton üzeri makineler 20–50 ton ağırlığındadır ve flat rack konteyner gerektirir. Vinç kapasitesi ve fabrika kapı yüksekliği önceden kontrol edilmelidir.
Türkiye'ye toplam maliyet hesabı
| Maliyet kalemi | Tipik tutar | Açıklama |
|---|---|---|
| Makine bedeli (FOB) | 22.000 – 38.000 USD | 100 ton × 3.200 mm CNC örneği |
| Deniz navlunu (40' / flat rack) | 2.200 – 5.500 USD | Ağır ve uzun makine |
| Sigorta | %0,2 – 0,4 | CIF üzerinden |
| Gümrük vergisi | %0 – 2,7 | GTİP'e göre |
| KDV | %20 | İndirilebilir |
| Gümrükleme + terminal | 1.100 – 2.800 USD | Flat rack ek masraf doğurur |
| Yurt içi nakliye + vinç | 900 – 3.500 USD | Tonaja göre değişir |
| Kurulum + eğitim | 1.500 – 4.000 USD | Kontrol sistemi eğitimi önemli |
| İlave kalıp seti | 1.500 – 12.000 USD | Sıkça unutulan kalem |
Tablodaki değerler örnek bir yapılandırma içindir ve yönlendirme amaçlıdır. Kesin maliyet, seçilen model ve güncel navlun fiyatlarına göre hesaplanır.
Tonaj ve uzunluk nasıl belirlenir?
Abkant preste gereken tonaj; sac kalınlığı, malzeme mukavemeti, büküm uzunluğu ve kullanılan V kalıp ağzı genişliğine bağlıdır. Genel kural olarak V ağzı, sac kalınlığının 8 katı seçilir ve tonaj tablolarından metre başına gereken kuvvet okunur.
Örnek: 3 mm St37 sacı 1 metre boyunca bükmek için yaklaşık 22–28 ton gerekir. 3 metrelik bir büküm için bu değer 65–85 tona çıkar. Buna güvenlik payı eklenince 100 ton mantıklı bir seçim olur. Paslanmaz çelikte aynı kalınlık için gereken kuvvet yaklaşık %50 daha yüksektir.
Uzunluk seçiminde, bükeceğiniz en uzun parçanın üzerine en az 300–500 mm pay bırakın. Kısa parçaları uzun makinede bükmek mümkündür, tersi mümkün değildir; ancak gereğinden uzun makine hem pahalıdır hem fazladan alan kaplar.
Kalıp bütçesini baştan planlayın
Abkant pres yatırımında en sık yapılan hata, kalıp bütçesini hesaba katmamaktır. Makine fiyatına genelde bir adet üst kalıp ve bir adet çok V'li alt kalıp dahildir. Ancak farklı sac kalınlıkları, farklı büküm açıları, kutu bükümü ve dar profil bükümü için ek kalıplar gerekir.
Kaliteli sertleştirilmiş kalıp seti, makine fiyatının %10–25'i kadar bir bütçe gerektirebilir. Bu kalemin sipariş anında planlanması, hem daha iyi fiyat almanızı hem de makine geldiğinde üretime hemen başlayabilmenizi sağlar.
Kalıp standardına da dikkat edin: Amada, Promecam ve Wila gibi farklı bağlantı standartları vardır. Türkiye'de en yaygın olanı Promecam (Avrupa) standardıdır. Makineniz hangi standarda uygunsa, kalıp tedariki de o standarttan yapılmalıdır.
Lazer + abkant birlikte alınmalı mı?
Sac işleme atölyesi kuruyorsanız lazer kesim ve abkant pres birbirini tamamlayan iki makinedir. İkisini aynı anda almak, tek seferde nakliye ve montaj avantajı sağlar, pazarlık gücünüzü artırır ve tesis yerleşimini bir kerede planlamanıza imkân verir.
Ancak ikisini aynı üreticiden almak zorunda değilsiniz. Çin'de lazer kesimde uzmanlaşmış üreticilerle abkant preste uzmanlaşmış üreticiler genellikle farklı firmalardır. Her iki makineyi de kendi alanında güçlü üreticilerden almak, tek bir firmadan paket almaktan daha iyi sonuç verir.
Bu tür çok tedarikçili projelerde sevkiyatları konsolide ederek tek konteynerde birleştiriyor, nakliye maliyetini ve gümrük işlem sayısını düşürüyoruz.
Bu makinede biz ne yapıyoruz?
Teknik şartnamenizi birlikte hazırlıyor, Çin'de gerçek üreticileri belirliyor ve aynı şartname üzerinden karşılaştırmalı teklif topluyoruz. Seçilen fabrikayı yerinde denetliyor, üretimi takip ediyor ve sevkiyat öncesinde kesintisiz test üretimi yaptırıyoruz. Makine taahhüt edilen performansı vermiyorsa yükleme onayı verilmez.
Nakliye, gümrük evrakları ve montaj koordinasyonunu da biz yürütüyoruz. Fabrikalardan komisyon almıyoruz; tüm teklifler size ham hâliyle iletilir.
Sıkça sorulan sorular
Abkant pres fiyatları ne kadar?
NC 40–63 ton makineler FOB 12.000–22.000 USD, CNC 100 ton × 3.200 mm makineler 22.000–38.000 USD, 160–200 ton makineler 32.000–75.000 USD, 400–600 ton makineler ise 80.000–160.000 USD bandındadır. Kalıp seti ve açı ölçüm sistemi ayrıdır.
Kaç eksenli makine almalıyım?
Basit ve tekrarlayan bükümler için 4 eksen (Y1, Y2, X, R) yeterlidir. Karmaşık, çok adımlı ve konik parçalar üretiyorsanız 6 eksen (Z1, Z2 eklenir) ayar süresini belirgin kısaltır. Eksen sayısı arttıkça fiyat yükselir; iş yapınıza bakmadan en yüksek eksenli makineyi almak gereksiz maliyettir.
DELEM kontrol şart mı?
Şart değil ama önemli bir avantaj. DELEM ve ESA kontroller Türkiye'de yaygındır, servis bulunur, grafik programlama ve 3D simülasyon desteği sunar. Çin muadili kontroller ucuzdur ancak arayüz ve destek açısından geridedir. Uzun vadeli kullanımda DELEM/ESA farkı genellikle kendini amorti eder.
Bombeleme (crowning) sistemi gerekli mi?
2.500 mm üzeri makinelerde kesinlikle gereklidir. Bombeleme olmadan uzun parçalarda büküm açısı ortada ve uçlarda farklı çıkar. CNC hidrolik bombeleme en iyi çözümdür; mekanik bombeleme daha ucuz ancak manuel ayar gerektirir. Bu özelliğin teklifte yer aldığından emin olun.
Kalıplar makineye dahil mi?
Genellikle bir temel set dahildir: bir üst kalıp ve bir çok V'li alt kalıp. Farklı açı, kalınlık ve özel form bükümler için ek kalıp gerekir. Kalıp bütçesini makine fiyatının %10–25'i olarak planlayın ve sipariş anında fiyatlatın.
İkinci el Avrupa abkantı mı, sıfır Çin abkantı mı?
İkinci el Avrupa makineleri mekanik olarak sağlam olabilir ancak kontrol sistemi eski, yedek parça temini zor ve emniyet donanımı güncel mevzuata uygun olmayabilir. Sıfır Çin makinesi güncel kontrol sistemi, garanti ve emniyet donanımıyla gelir. Karar verirken kontrol sisteminin güncelliğini ve emniyet donanımını mutlaka değerlendirin.
