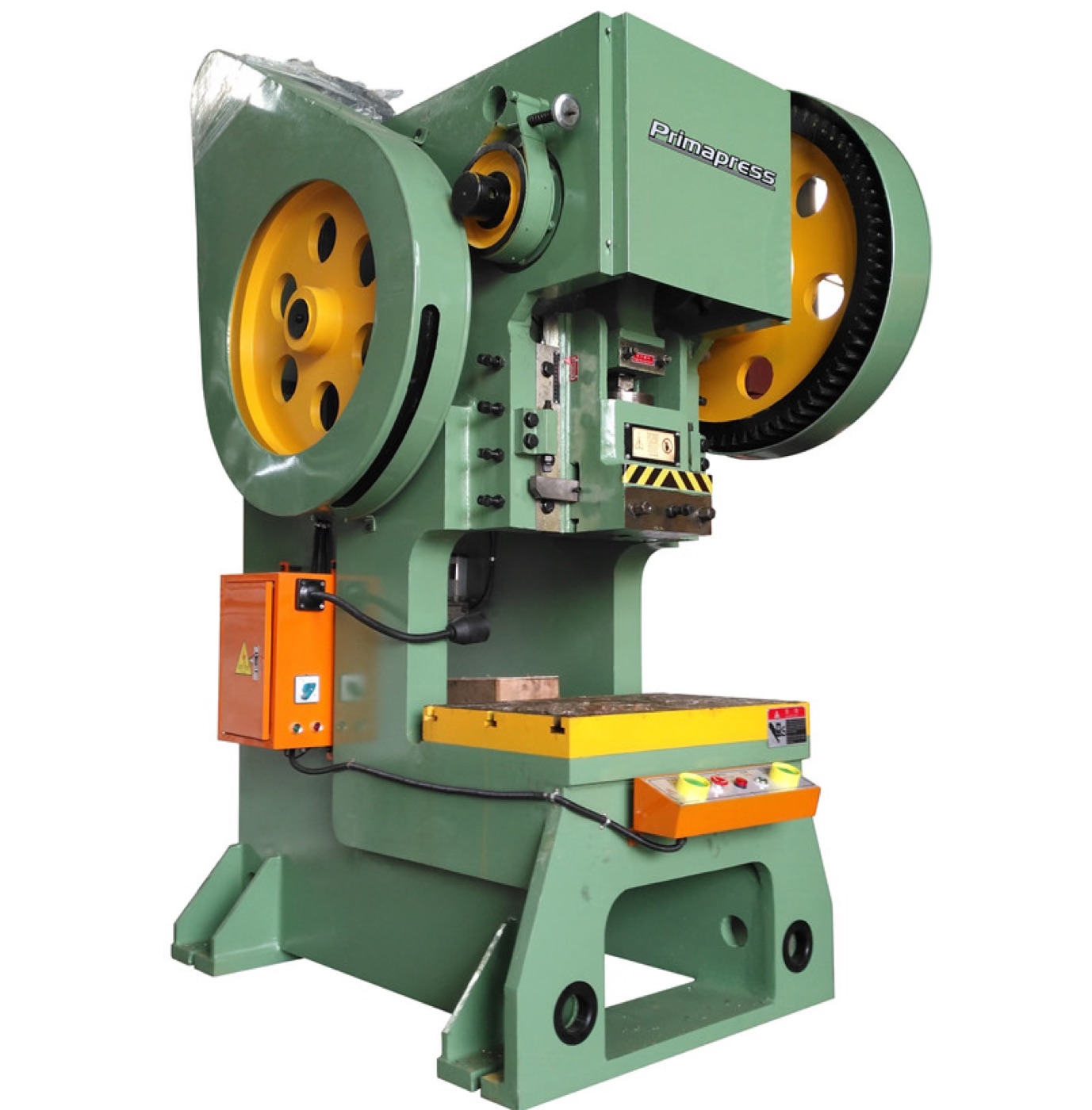

Eksantrik Pres nedir, nerede kullanılır?
Eksantrik pres (mekanik pres), volan enerjisini krank-biyel mekanizmasıyla doğrusal harekete çeviren, seri kesme, delme, damgalama ve şekillendirme işlerinde kullanılan yüksek hızlı bir presti. Hidrolik presten temel farkı, kuvvetin strok boyunca sabit olmaması ve alt ölü noktaya yaklaşırken maksimuma ulaşmasıdır; buna karşılık çok daha hızlı çevrim yapar.
Sac kesme ve delme işlerinde eksantrik pres, hidrolik presin 5–15 katı hızda çalışır. Bu nedenle bağlantı elemanı, elektrik kontak parçası, otomotiv sac parça, mutfak eşyası ve beyaz eşya sektörlerinde seri üretimin ana makinesidir.
Çin'de eksantrik pres üretimi Jiangsu, Guangdong ve Shandong bölgelerinde yoğunlaşır. Bu makinede kritik kalite unsurları gövde rijitliği, krank mili malzemesi, kavrama-fren (clutch-brake) sistemi ve emniyet donanımıdır. Kavrama-fren sistemi hem üretkenliği hem de iş güvenliğini doğrudan belirler.
Model ve tip seçenekleri
- ›C tipi (açık gövde) eksantrik pres16–250 ton aralığında yaygındır. Üç yönden açık erişim sağlar, besleme kolaydır. Türkiye'de atölye tipi en yaygın prestir.
- ›C tipi eğilebilir (tiltable) presGövde arkaya yatırılarak parçanın kendiliğinden düşmesi sağlanır. Küçük parça seri üretiminde tercih edilir.
- ›H tipi (kapalı gövde) tek krankli100–630 ton. Kapalı gövde rijitliği sayesinde hassas kalıp işlerinde tercih edilir.
- ›H tipi çift krankli presGeniş tablalı, uzun parçalarda paralelliği korur. 160–1.000 ton aralığında üretilir. Otomotiv sac parça üretiminin standardıdır.
- ›Yüksek hızlı pres (high speed)Dakikada 300–1.500 vuruş yapar. Elektrik kontak, motor sacı ve konnektör üretiminde kullanılır. Rulo besleme sistemiyle çalışır.
- ›Transfer / progressive kalıplı hatRulo sacın adım adım işlendiği ilerlemeli kalıp sistemidir. Tek preste birden fazla operasyon yapılır; en verimli seri üretim yöntemidir.
Eksantrik Pres fiyatları (2026 tahmini aralıklar)
| Model / yapılandırma | Kapasite | Tahmini fiyat (FOB) | Not |
|---|---|---|---|
| C tipi 16–25 ton | - | 5.000 – 10.000 USD | Küçük parça, atölye tipi |
| C tipi 40–63 ton | - | 9.000 – 19.000 USD | Türkiye'de en çok satılan bant |
| C tipi 80–125 ton | - | 16.000 – 34.000 USD | Orta ölçekli seri üretim |
| C tipi 160–250 ton | - | 30.000 – 62.000 USD | Ağır sac kesme |
| H tipi çift krankli 200–400 ton | - | 65.000 – 140.000 USD | Geniş tabla, otomotiv |
| H tipi 630–1.000 ton | - | 140.000 – 260.000 USD | Ağır sanayi |
| Yüksek hızlı pres (25–80 ton) | 300–1.500 vuruş/dk | 45.000 – 160.000 USD | Kontak ve motor sacı |
| Rulo açma + doğrultma + besleme seti | - | 8.000 – 45.000 USD | Seri üretim için gerekli |
FOB fiyatlardır. Kavrama-fren sistemi tipi, gövde yapısı ve emniyet donanımı fiyatı belirler. Rulo besleme ekipmanları (decoiler, straightener, feeder) genelde hariçtir ve ciddi bir bütçe kalemidir.
Fiyat neden bu kadar geniş bir aralıkta?
Aynı işi yapan iki makine arasındaki fark; komponent markaları, gövde ve malzeme kalitesi, kontrol sistemi seviyesi ve garanti kapsamından kaynaklanır. Bu farklar dışarıdan görünmez. Teklifleri karşılaştırılabilir hâle getirmek için aynı teknik şartname üzerinden fiyat almak gerekir.
Teknik özellikler
| Parametre | Küçük (C tipi) | Orta | Büyük / yüksek hız |
|---|---|---|---|
| Nominal kuvvet | 16–63 ton | 80–250 ton | 315–1.000 ton |
| Strok | 30–100 mm | 80–160 mm | 150–300 mm |
| Vuruş sayısı | 60–150 /dk | 40–80 /dk | 20–45 /dk (hızlıda 300–1.500) |
| Tabla ölçüsü | 400×630–700×1.000 mm | 800×1.200–1.100×1.600 mm | 1.400×2.500–2.500×4.000 mm |
| Kapalı yükseklik | 180–280 mm | 280–450 mm | 450–700 mm |
| Motor gücü | 1,5–7,5 kW | 7,5–30 kW | 37–160 kW |
| Kavrama tipi | Mekanik / pnömatik | Pnömatik kuru | Islak çok diskli |
| Makine ağırlığı | 800–3.500 kg | 4.500–15.000 kg | 20.000–120.000 kg |
| Emniyet | İki el kumanda | İki el + fotosel | Fotosel + kalıp koruma |
| Konteyner | LCL / 20' | 1 × 40' | flat rack / özel |
Kapasite hesabı: katalog değerine güvenmeyin
Eksantrik presin en büyük avantajı hızıdır. 63 tonluk bir pres dakikada 80–120 vuruş yapabilir; bu, saatte 4.800–7.200 parça demektir. Ancak besleme yöntemi bu hızı sınırlar: elle besleme yapılıyorsa gerçek hız dakikada 15–30 vuruşa iner. Otomatik rulo besleme sistemiyle presin nominal hızına yaklaşılır. Bu nedenle seri üretimde pres yatırımı ile besleme sistemi yatırımı birlikte planlanmalıdır.
Satın alırken kontrol edilmesi gerekenler
- ✓Kavrama-fren (clutch-brake) sistemiPresin en kritik güvenlik ve performans bileşenidir. Pnömatik kuru kavrama küçük preslerde, ıslak çok diskli kavrama büyük ve yüksek hızlı preslerde kullanılır. Marka, tip ve fren tepki süresi proformada yer almalıdır.
- ✓Gövde rijitliği ve açılma toleransıC tipi preslerde yük altında gövde açılması kaçınılmazdır; önemli olan bunun tolerans içinde kalmasıdır. Üreticiden gövde açılma değerini (deflection) yazılı olarak isteyin.
- ✓Krank mili malzemesi ve işlemesiKrank mili 42CrMo veya benzeri alaşımlı çelikten, ısıl işlem görmüş ve taşlanmış olmalıdır. Bu, presin ömrünü belirleyen ana parçadır.
- ✓Emniyet donanımı ve çift valfIşık perdesi, iki el kumandası, acil stop ve çift emniyet valfi (dual safety valve) gereklidir. Türkiye'de preslerde iş güvenliği denetimi sıkıdır ve eksik donanım üretimi durdurabilir.
- ✓Aşırı yük emniyeti (overload protection)Hidrolik veya mekanik aşırı yük emniyeti, kalıp sıkışmasında presi ve kalıbı korur. Kalıp maliyetinizi düşünürseniz bu özellik yatırımın kendini en hızlı ödeyen parçasıdır.
- ✓Kalıp bağlantı ölçüleriT kanal ölçüleri, tabla delik düzeni ve kapalı yükseklik değerlerini mevcut kalıplarınızla karşılaştırın. Uyumsuzluk adaptör plakası maliyeti çıkarır.
- ✓Test üretimi ve gürültü ölçümüFabrikada presi yükte çalıştırıp titreşim ve gürültü seviyesini gözlemleyin. Aşırı gürültü ve titreşim, gövde veya kavrama sorununun göstergesidir.
- ✓Yağlama sistemiOtomatik merkezi yağlama sistemi presin ömrünü uzatır. Manuel yağlamalı ucuz modellerde bakım ihmali hızla arıza yaratır.
Türkiye'ye toplam maliyet hesabı
| Maliyet kalemi | Tipik tutar | Açıklama |
|---|---|---|
| Makine bedeli (FOB) | 9.000 – 19.000 USD | 63 ton C tipi örneği |
| Deniz navlunu (20'/40') | 1.400 – 3.500 USD | Ağırlık yüksektir |
| Sigorta | %0,2 – 0,4 | CIF üzerinden |
| Gümrük vergisi | %0 – 2,7 | GTİP'e göre |
| KDV | %20 | İndirilebilir |
| Gümrükleme + terminal | 900 – 2.200 USD | - |
| Yurt içi nakliye + vinç | 700 – 3.000 USD | Tonaja göre |
| Devreye alma | 800 – 3.000 USD | Kavrama ayarı uzmanlık ister |
| Rulo besleme sistemi | 8.000 – 45.000 USD | Seri üretimde neredeyse zorunlu |
| Kalıp yatırımı | proje bazlı | Presten pahalı olabilir |
Tablodaki değerler örnek bir yapılandırma içindir ve yönlendirme amaçlıdır. Kesin maliyet, seçilen model ve güncel navlun fiyatlarına göre hesaplanır.
Eksantrik pres mi, hidrolik pres mi?
Bu iki makine birbirinin alternatifi gibi görünse de farklı işler için tasarlanmıştır. Eksantrik pres hızlıdır ve kuvveti alt ölü noktada maksimuma ulaşır; bu, kesme ve delme gibi kısa mesafede yüksek kuvvet gerektiren işler için idealdir.
Hidrolik preste ise kuvvet strok boyunca sabittir ve hız ayarlanabilir. Derin çekme, kalın malzeme şekillendirme, düzeltme ve montaj presleme işlerinde bu özellik zorunludur. Ayrıca hidrolik preste strok her seferinde farklı ayarlanabilir.
Basit ayrım: seri kesme ve delme yapıyorsanız eksantrik, form verme ve derin çekme yapıyorsanız hidrolik pres alın. Her ikisini de yapıyorsanız iki ayrı makine almak, tek bir 'her işi yapan' makineden çok daha verimli olur.
Rulo besleme sistemi: presin gerçek kapasitesini açan anahtar
Eksantrik presin dakikada 100 vuruş yapabilmesi, ancak malzemenin o hızda beslenmesiyle anlam kazanır. Elle beslemede operatör dakikada en fazla 15–30 parça yerleştirebilir; bu, presin kapasitesinin %20–30'unu kullanmak demektir.
Rulo besleme sistemi üç parçadan oluşur: rulo açıcı (decoiler), doğrultma makinesi (straightener) ve NC/servo besleyici (feeder). Bu üçlü, sac ruloyu açar, düzleştirir ve her vuruşta hassas adımla presin içine iter.
Sistemin maliyeti 8.000–45.000 USD arasındadır ve rulo genişliği ile kalınlığına bağlıdır. Seri üretim yapıyorsanız bu yatırım presten daha önemlidir; presin kapasitesini 3–5 katına çıkarır ve operatör el riskini ortadan kaldırır.
İş güvenliği: preslerde en kritik konu
Eksantrik presler, metal işleme atölyelerindeki en ciddi iş kazası kaynaklarından biridir. Yüksek hız, tekrarlayan hareket ve el ile besleme kombinasyonu risklidir. Türkiye'de iş sağlığı ve güvenliği mevzuatı bu makinelerde koruma önlemlerini zorunlu kılar.
Asgari donanım: ışık perdesi (fotosel bariyer), iki el kumandası, acil stop, çift emniyet valfi ve fren tepki süresine göre hesaplanmış güvenlik mesafesi. Ayrıca kalıp koruma sistemleri hem operatörü hem kalıbı korur.
Ucuz tekliflerde bu donanımlar çıkarılmış olabilir. Proformada emniyet donanımlarının kalem kalem yazılmasını isteyin ve fabrikada test edildiğini görün. Sonradan eklemek hem pahalı hem de sistem bütünlüğü açısından sorunludur.
Bu makinede biz ne yapıyoruz?
Teknik şartnamenizi birlikte hazırlıyor, Çin'de gerçek üreticileri belirliyor ve aynı şartname üzerinden karşılaştırmalı teklif topluyoruz. Seçilen fabrikayı yerinde denetliyor, üretimi takip ediyor ve sevkiyat öncesinde kesintisiz test üretimi yaptırıyoruz. Makine taahhüt edilen performansı vermiyorsa yükleme onayı verilmez.
Nakliye, gümrük evrakları ve montaj koordinasyonunu da biz yürütüyoruz. Fabrikalardan komisyon almıyoruz; tüm teklifler size ham hâliyle iletilir.
Sıkça sorulan sorular
Eksantrik pres fiyatları ne kadar?
C tipi 16–25 ton presler FOB 5.000–10.000 USD, 40–63 ton presler 9.000–19.000 USD, 80–125 ton presler 16.000–34.000 USD, 160–250 ton presler 30.000–62.000 USD, çift krankli büyük presler ise 65.000–260.000 USD bandındadır.
Hangi tonajı seçmeliyim?
Gereken kuvvet; kesme çevresi × sac kalınlığı × malzeme kesme mukavemeti formülüyle hesaplanır ve üzerine %30–40 emniyet payı eklenir. Ayrıca eksantrik preste kuvvetin nominal değeri yalnızca alt ölü noktaya yakın bölgede geçerlidir; derin işlemlerde kullanılabilir kuvvet düşer. Parça çiziminizi paylaşırsanız tonaj hesabını sizin için yapabiliriz.
C tipi mi H tipi mi almalıyım?
C tipi (açık gövde) presler erişim kolaylığı ve düşük fiyatıyla 250 tona kadar yaygın kullanılır. H tipi (kapalı gövde) presler daha rijittir, yük altında açılma yapmaz ve hassas kalıp işlerinde tercih edilir. Geniş tablalı, uzun parça üretiyorsanız çift krankli H tipi gerekir.
Kalıp da Çin'den alınabilir mi?
Evet ve maliyet avantajı ciddi olabilir. Ancak progressive (ilerlemeli) kalıplar yüksek mühendislik ister; teknik resim, malzeme sertliği ve deneme süreci titizlikle yönetilmelidir. Kalıbı presle birlikte fabrikada deneyip parça numunesi almadan onaylamayın.
Presin ömrü ne kadardır?
Doğru bakım yapılan bir eksantrik pres 20–30 yıl çalışabilir. Ömrü belirleyen ana unsurlar krank mili kalitesi, yağlama düzeni ve aşırı yüklenmeden kaçınmadır. Otomatik merkezi yağlama sistemi ve aşırı yük emniyeti olan modeller belirgin şekilde uzun ömürlüdür.
Gürültü ve titreşim sorun yaratır mı?
Eksantrik presler yüksek gürültü ve titreşim üretir. Büyük preslerde titreşim yalıtımlı özel temel gerekebilir; fabrikadan temel planını isteyin. Ayrıca iş yeri gürültü ölçümlerinde sınır aşılabilir; operatörler için kulak koruyucu ve gerekirse ses yalıtım kabini planlanmalıdır.
