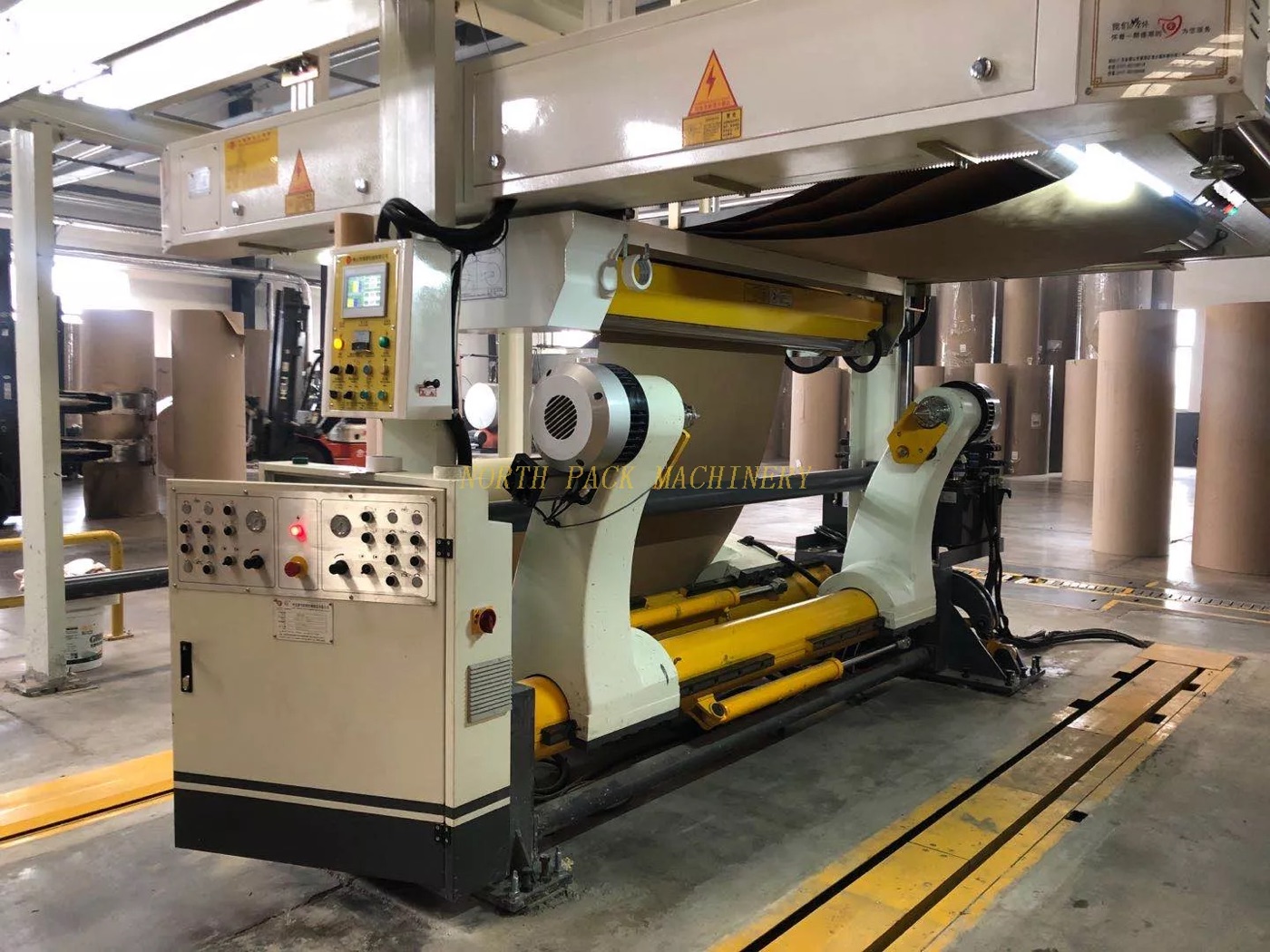

Oluklu Mukavva Üretim Hattı nedir, nerede kullanılır?
Oluklu mukavva üretim hattı, kraft ve fluting kâğıt rulolarını ısı ve nişasta tutkalıyla birleştirerek 2, 3, 5 veya 7 katlı oluklu levha üreten entegre bir tesistir. Bu, tek bir makine değil, 60–120 metre uzunluğunda bir üretim hattıdır: rulo taşıyıcılar, ön ısıtıcılar, tek yüz (single facer) üniteleri, köprü, çift yüz (double facer), kesme-bıçaklama (slitter scorer) ve enine kesme (cut-off) bölümlerinden oluşur.
Türkiye'de koli fabrikaları genellikle hazır oluklu levha satın alarak başlar; kendi levhasını üretmeye geçmek ciddi bir ölçek kararıdır. Hat yatırımının yanında buhar kazanı, nişasta hazırlama ünitesi, kompresör, geniş üretim alanı ve nitelikli operatör ekibi gerekir. Toplam tesis maliyeti, hattın kendisinin genellikle 1,4–1,8 katıdır.
Çin'de bu hatları üreten firmalar Hebei (Cangzhou), Guangdong ve Jiangsu bölgelerinde yoğunlaşır. Fiyat aralığı çok geniştir çünkü hız, en ve kat sayısı doğrudan fiyatı belirler. 150 m/dk'lık ekonomik bir 3 katlı hat ile 250 m/dk'lık 5 katlı otomatik bir hat arasında 5–8 kat fiyat farkı olabilir.
Model ve tip seçenekleri
- ›2 katlı (single facer) hatSadece tek yüz oluklu levha üretir. Ambalaj dolgu malzemesi ve sargı amaçlı kullanılır. En küçük ve en ucuz yapılandırmadır.
- ›3 katlı (single wall) hatEn yaygın tiptir. Standart koli levhası üretir. Orta ölçekli koli fabrikalarının temel yatırımıdır.
- ›5 katlı (double wall) hatİki oluk katmanı içerir, ağır yük kolileri ve ihracat ambalajı için kullanılır. 3 katlıya göre yaklaşık iki kat maliyetlidir.
- ›7 katlı (triple wall) hatBeyaz eşya, mobilya ve endüstriyel ambalajda kullanılan çok ağır levhadır. Türkiye'de sınırlı sayıda tesis üretir.
- ›Yarı otomatik / ekonomik hatDüşük hızlı (80–150 m/dk), manuel ayarlı hatlardır. İlk yatırımı düşürür ancak işçilik ve fire yüksektir.
- ›Tam otomatik yüksek hızlı hat200–350 m/dk, otomatik sipariş değişimi, bilgisayarlı üretim yönetimi (ERP entegre) ve otomatik istifleme içerir.
Oluklu Mukavva Üretim Hattı fiyatları (2026 tahmini aralıklar)
| Model / yapılandırma | Kapasite | Tahmini fiyat (FOB) | Not |
|---|---|---|---|
| 2 katlı single facer hattı | 80–150 m/dk | 180.000 – 350.000 USD | Giriş seviyesi, sınırlı ürün |
| 3 katlı ekonomik hat, 1.600 mm | 100–150 m/dk | 350.000 – 700.000 USD | Türkiye'de en çok sorulan yapılandırma |
| 3 katlı otomatik hat, 1.800 mm | 180–250 m/dk | 700.000 – 1.200.000 USD | Otomatik sipariş değişimi |
| 5 katlı hat, 2.000–2.200 mm | 150–250 m/dk | 1.100.000 – 1.900.000 USD | Çift oluklu levha |
| 7 katlı hat | 150–220 m/dk | 1.800.000 – 2.500.000 USD | Endüstriyel ağır ambalaj |
| Buhar kazanı (4–8 ton/saat) | - | 60.000 – 180.000 USD | Hatta dahil değildir, ayrı yatırımdır |
| Nişasta hazırlama ünitesi | - | 25.000 – 80.000 USD | Otomatik dozajlı sistemler daha pahalı |
Bu ölçekte fiyatlar projeye özel hazırlanır ve yapılandırmaya göre çok geniş bir bantta değişir. Verilen aralıklar 2026 başı piyasa gözlemidir; kesin fiyat teknik şartname sonrası netleşir.
Fiyat neden bu kadar geniş bir aralıkta?
Aynı işi yapan iki makine arasındaki fark; komponent markaları, gövde ve malzeme kalitesi, kontrol sistemi seviyesi ve garanti kapsamından kaynaklanır. Bu farklar dışarıdan görünmez. Teklifleri karşılaştırılabilir hâle getirmek için aynı teknik şartname üzerinden fiyat almak gerekir.
Teknik özellikler
| Parametre | Ekonomik 3 katlı | Standart 5 katlı | Yüksek hız otomatik |
|---|---|---|---|
| Tasarım hızı | 80–150 m/dk | 150–220 m/dk | 250–350 m/dk |
| Efektif çalışma hızı | 60–110 m/dk | 110–170 m/dk | 180–280 m/dk |
| Çalışma eni | 1.400–1.800 mm | 1.800–2.200 mm | 2.200–2.500 mm |
| Oluk tipleri | B, C, E | A, B, C, E, BC | A, B, C, E, F, BC, EB |
| Hat uzunluğu | ≈55–75 m | ≈80–110 m | ≈110–150 m |
| Buhar basıncı | 1,0–1,2 MPa | 1,2–1,6 MPa | 1,4–1,8 MPa |
| Kazan kapasitesi | 2–4 ton/saat | 4–8 ton/saat | 8–15 ton/saat |
| Toplam kurulu güç | 180–320 kW | 350–600 kW | 600–1.100 kW |
| Operatör sayısı | 8–12 | 10–15 | 8–14 |
| Konteyner ihtiyacı | 8–14 × 40' | 15–25 × 40' | 25–40 × 40' |
Kapasite hesabı: katalog değerine güvenmeyin
Oluklu hat kapasitesi metrekare/ay olarak konuşulur. 1.600 mm enli, efektif 100 m/dk çalışan bir hat, saatte kabaca 9.600 m² üretir. Ancak sipariş değişimi, kâğıt ekleme ve fire ile etkin verim %60–75'tir. Tek vardiyada aylık 1,2–1,6 milyon m², üç vardiyada 4–5 milyon m² gerçekçi bir aralıktır. Yatırım fizibilitesini yaparken hattın teorik değil bu efektif kapasitesini kullanın; ayrıca hattın ekonomik çalışması için asgari doluluk oranının %50'nin üzerinde olması gerektiğini unutmayın.
Satın alırken kontrol edilmesi gerekenler
- ✓Referans tesis ziyareti şartBu ölçekte yatırımda, aynı üreticinin daha önce kurduğu ve halen çalışan bir hattı yerinde görmek zorunludur. Üreticiden Çin içinde veya yurt dışında referans tesis listesi isteyin; ekibimiz bu ziyaretleri organize eder.
- ✓Single facer ünitesinin rulo kalitesiOluk merdanelerinin (corrugating rolls) çelik kalitesi ve kaplaması levha kalitesini ve merdane ömrünü belirler. Sertlik değeri ve kaplama tipi (kromlu, tungsten karbür) sözleşmeye yazılmalıdır.
- ✓Isı ve buhar dengesi hesabıKazan kapasitesi yetersizse hat asla nominal hızda çalışmaz. Üreticiden hattın buhar tüketim hesabını yazılı olarak alın ve kazan seçimini buna göre yapın.
- ✓Kesme-bıçaklama hassasiyetiSlitter scorer ve cut-off ünitesindeki tolerans, levha ölçü sapmasını belirler. ±1 mm ve altı iyi kabul edilir. Test üretiminde 50 levhayı rastgele ölçtürün.
- ✓Warp (levha eğilmesi) kontrolüLevhanın düz kalması, nem ve ısı dengesine bağlıdır. Test sırasında üretilen levhaların eğilme miktarını ölçün; bu, hattın gerçek kalitesini gösteren en net göstergedir.
- ✓Montaj ekibi ve süresi60–120 metrelik hattın montajı 45–90 gün sürer ve 4–8 kişilik Çinli ekip gerektirir. Ekibin vize, konaklama, yemek ve günlük ücret sorumluluğu sözleşmede net olmalıdır.
- ✓Yedek parça paketiBu ölçekte 2 yıllık kritik yedek parça paketi (merdane, rulman, sensör, kart) sipariş anında alınmalıdır. Sonradan temin süresi 60–120 güne çıkabilir.
- ✓Ödeme planı ve teminatYüksek tutarlı bu siparişlerde ödeme genelde %30 avans, %60 sevkiyat öncesi, %10 devreye alma sonrası şeklinde kurgulanır. Son dilimin devreye almaya bağlanması sizin en güçlü korumanızdır.
Türkiye'ye toplam maliyet hesabı
| Maliyet kalemi | Tipik tutar | Açıklama |
|---|---|---|
| Hat bedeli (FOB) | 350.000 – 700.000 USD | 3 katlı ekonomik hat örneği |
| Deniz navlunu (10–14 × 40') | 18.000 – 45.000 USD | Konteyner sayısı yüksektir |
| Sigorta | %0,2 – 0,4 | CIF üzerinden |
| Gümrük vergisi | %0 – 2,7 | GTİP'e göre |
| KDV | %20 | İndirilebilir |
| Gümrükleme + terminal + ordino | 6.000 – 15.000 USD | Çok konteynerli sevkiyat |
| Yurt içi nakliye + vinç | 12.000 – 30.000 USD | Ağır ve uzun parçalar |
| Montaj + devreye alma | 45.000 – 110.000 USD | 45–90 gün, 4–8 kişilik ekip |
| Buhar kazanı + tesisat | 80.000 – 250.000 USD | Ayrı yatırım kalemi |
| Bina, zemin ve altyapı | proje bazlı | Zemin taşıma kapasitesi kritiktir |
Tablodaki değerler örnek bir yapılandırma içindir ve yönlendirme amaçlıdır. Kesin maliyet, seçilen model ve güncel navlun fiyatlarına göre hesaplanır.
Hazır levha almak mı, kendi hattınızı kurmak mı?
Bu, oluklu ambalaj sektöründeki en önemli stratejik karardır. Hazır levha satın almak sermaye gerektirmez, esnektir ve düşük hacimlerde daha kârlıdır. Kendi hattınızı kurmak ise levha maliyetinizi %25–40 düşürür ancak yüksek sabit maliyet ve doluluk baskısı yaratır.
Basit bir eşik hesabı yapılabilir: aylık levha tüketiminiz düzenli olarak 800.000–1.000.000 m²'nin üzerindeyse ve bu hacim en az 2–3 yıllık sözleşmelerle güvence altındaysa, kendi hattınız fizibil hâle gelmeye başlar. Bu eşiğin altında hat, boş kapasiteyle çalışıp zarar üretir.
Ara bir yol, hattı kurup fazla kapasiteyi diğer koli üreticilerine levha satarak değerlendirmektir. Bu model Türkiye'de yaygındır ancak bölgenizde levha talebi ve rekabet analizi yapılmadan girilmemelidir.
Tesis ve altyapı gereksinimleri
Hattın kendisi 60–120 metre uzunluğundadır; buna rulo stok sahası, levha stok sahası ve manevra alanı eklendiğinde kapalı alan ihtiyacı 3.000–8.000 m²'ye çıkar. Tavan yüksekliği en az 7–8 metre olmalıdır (köprü ünitesi yüksekte konumlanır).
Zemin taşıma kapasitesi kritiktir: kâğıt ruloları ve makine ağırlığı için genellikle 5 ton/m² üzeri beton zemin gerekir. Ayrıca buhar kazanı için ayrı kazan dairesi, yakıt depolama ve baca sistemi planlanmalıdır.
Elektrik altyapısı çoğu tesiste gözden kaçan kalemdir. 350–600 kW kurulu güç, mevcut trafo kapasitenizi aşabilir; trafo yükseltme süreci belediye ve dağıtım şirketiyle aylar alabilir. Makine siparişiyle eş zamanlı başlatın.
Bu ölçekte danışmanlık neden gerekli?
Oluklu hat, Çin'den ithal edilen en karmaşık makine gruplarından biridir. Teknik şartname hazırlama, üretici ön eleme, referans tesis ziyareti, fabrika denetimi, üretim takibi, sevkiyat öncesi kabul testi (FAT), çok konteynerli lojistik ve montaj süpervizyonu ayrı ayrı uzmanlık gerektirir.
Ekibimiz bu projelerde teknik şartnamenin hazırlanmasından montajın tamamlanmasına kadar süreci koordine eder. Sahada olmamız, üretim aşamasındaki gecikmelerin ve teknik sapmaların erken tespit edilmesini sağlar. Bu ölçekte bir yatırımda tek bir gözden kaçan kalem, danışmanlık ücretinin katbekat üzerinde maliyet üretebilir.
Bu makinede biz ne yapıyoruz?
Teknik şartnamenizi birlikte hazırlıyor, Çin'de gerçek üreticileri belirliyor ve aynı şartname üzerinden karşılaştırmalı teklif topluyoruz. Seçilen fabrikayı yerinde denetliyor, üretimi takip ediyor ve sevkiyat öncesinde kesintisiz test üretimi yaptırıyoruz. Makine taahhüt edilen performansı vermiyorsa yükleme onayı verilmez.
Nakliye, gümrük evrakları ve montaj koordinasyonunu da biz yürütüyoruz. Fabrikalardan komisyon almıyoruz; tüm teklifler size ham hâliyle iletilir.
Sıkça sorulan sorular
Oluklu mukavva hattı ne kadara mal olur?
3 katlı ekonomik bir hat FOB 350.000–700.000 USD, otomatik 3 katlı hat 700.000–1.200.000 USD, 5 katlı hat 1.100.000–1.900.000 USD bandındadır. Buna buhar kazanı, nişasta ünitesi, nakliye, montaj ve bina yatırımı eklendiğinde toplam proje maliyeti hattın 1,4–1,8 katına çıkar.
Hangi hızda hat almalıyım?
Hız seçimi hedef aylık m² üretiminize bağlıdır. Aylık 1,5 milyon m² için 100–150 m/dk ekonomik hat yeterlidir; 3 milyon m² üzeri hedefler için 200 m/dk üzeri otomatik hatlar gerekir. Gereğinden hızlı hat almak, doluluk oranı düşükse yatırımı geri döndürmez.
Kurulum ne kadar sürer?
Konteynerlerin sahaya inmesinden ilk levha üretimine kadar tipik olarak 45–90 gün geçer. Buna bina hazırlığı, zemin, elektrik ve buhar tesisatı dahil değildir; bunlar makine gelmeden tamamlanmış olmalıdır. Toplam proje takvimini 8–14 ay olarak planlamak gerçekçidir.
Kaç kişi çalıştırır?
Bir vardiyada 8–15 kişi arasında değişir: hat operatörleri, nişasta operatörü, kazan operatörü, forklift operatörleri ve kalite kontrol. Otomatik hatlarda operatör sayısı azalır ancak nitelik seviyesi yükselir.
İkinci el hat almak mantıklı mı?
Avrupa'dan sökülen ikinci el hatlar Türkiye'de zaman zaman gündeme gelir. Mekanik olarak sağlam olabilirler ancak sökme, taşıma, eksik parça ve elektronik modernizasyon maliyetleri toplamda sıfır Çin hattına yaklaşabilir. İkinci el düşünüyorsanız hattın mutlaka çalışır hâlde ve üretim yaparken görülmesi şarttır.
Nişasta tutkalı Türkiye'de bulunur mu?
Evet. Mısır nişastası, boraks ve kostik bazlı tutkal hazırlama Türkiye'de yaygındır ve hammaddeler yerel olarak temin edilebilir. Otomatik nişasta hazırlama ünitesi, tutkal kalitesinin tutarlılığı ve levha kalitesi açısından önerilir.
